เครื่องซักผ้าแตะบัตร (RFID) มีการแจ้งเตือนผ่าน Line และส่งข้อมูลไปยัง Google Sheet

บทความนี้จะมานำเสนอโปรเจคของทางร้านของเรา นั่นก็คือ “เครื่องซักผ้าแตะบัตร (RFID)”

  • ในปัจจุบันเครื่องซักผ้าตามหอพักหรือตามอพาร์ทเม้นท์ ส่วนใหญ่ในการซักผ้าแต่ละครั้งจะใช้แบบหยอดเหรียญในการใช้งาน แต่การใช้งานนั้นยังมีปัญหา เช่น ผู้ใช้จะต้องหาเหรียญ 10 บาท หรือเหรียญ 5 บาท เพื่อใช้บริการเครื่องซักผ้า และในบางครั้งเหรียญที่ได้มานั้นบางครั้งเครื่องหยอดเหรียญไม่รับเหรียญอีก จึงทำให้ไม่สามารถใช้งานเครื่องซักผ้าได้
  • และอีกหนึ่งปัญหาก็คือ เวลาเราจะเอาผ้าไปซัก ดันเกิดปัญหาเครื่องเต็ม ถูกใช้งานเต็มทุกเครื่อง ทำให้เสียเวลาไปอีก

จะดีกว่าไหม?

  1. เพียงแค่ผู้เช่าหอพักแตะบัตรที่ตัวเครื่องก็สามารถใช้งานเครื่องซักผ้าได้แล้ว โดยไม่ต้องใช้เหรียญสักบาท

  2. มีการเแจ้งเตือนผ่านไลน์บอกว่าเครื่องซักผ้าเครื่องไหนถูกใช้งานอยู่ เราจะได้ไม่ต้องเสียเวลาเมื่อจะไปซักผ้าแล้วเครื่องเต็ม

  3. เมื่อซักผ้าเสร็จก็จะส่งไลน์บอกว่า ห้องไหน เครื่องไหน ใช้งานเครื่องซักผ้าเสร็จแล้ว

  4. มีการเก็บข้อมูลการใช้งานเครื่องซักผ้าแต่ละครั้งของผู้เช่าหอพักส่งข้อมูลไปยัง Google Sheet แล้วทำการสรุปยอดใช้งานของผู้ใช้ และให้เจ้าของหอพักนำไปเก็บรวมกับค่าเช่าหอในเดือนถัดไป

คุณสมบัติของตัวเครื่อง

  1. ตัวเครื่องมี Wifi Manager สามารถเชื่อมต่อไวไฟไหนก็ได้ โดยไม่ต้องอัพโหลดโปรแกรมใหม่
  2. มีการส่งการแจ้งเตือนผ่าน Line Notify ได้
  3. มีการส่งข้อมูลไปยัง Google Sheet ได้
  4. เพียงแค่นำปลั๊กเครื่องซักผ้ามาเสียบที่ตัวเครื่องก็ใช้งานได้เลย ไม่ต้องตัดต่อสายให้ยุ่งยาก

อุปกรณ์ที่ต้องใช้

  1. บอร์ด esp8266
  2. RFID Module Kit (RC522) พร้อม Tag Card และ Tag พวงกุญแจ

  3. โมดูล รีเลย์ relay 5V DC 1 Channel

  4. โมดูลจอแสดงผล LCD 20×4 พร้อม I2C Interface

  5. 3-24V Buzzer Speaker
  6. DS3231 Module โมดูลนาฬิกา

  7. Switching Power Supply 5V 5A
  8. สาย Jumper 30 cm Female to Female
  9. สาย Jumper 20 cm Male to Female
  10. สาย Jumper 20 cm Male to Male
  11. สายไฟพร้อมหัวปลั๊ก 3×1 3m

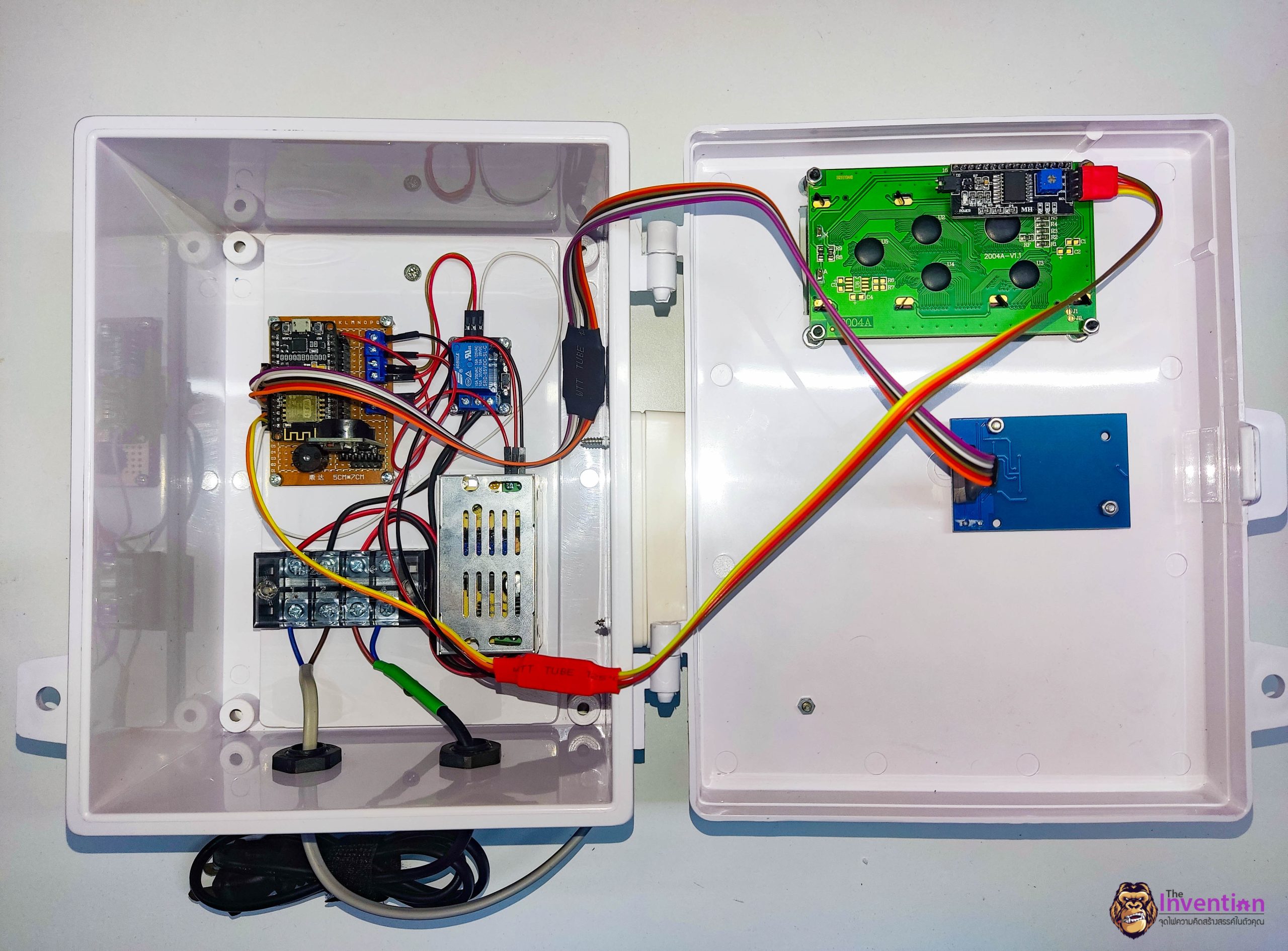

การต่อวงจร

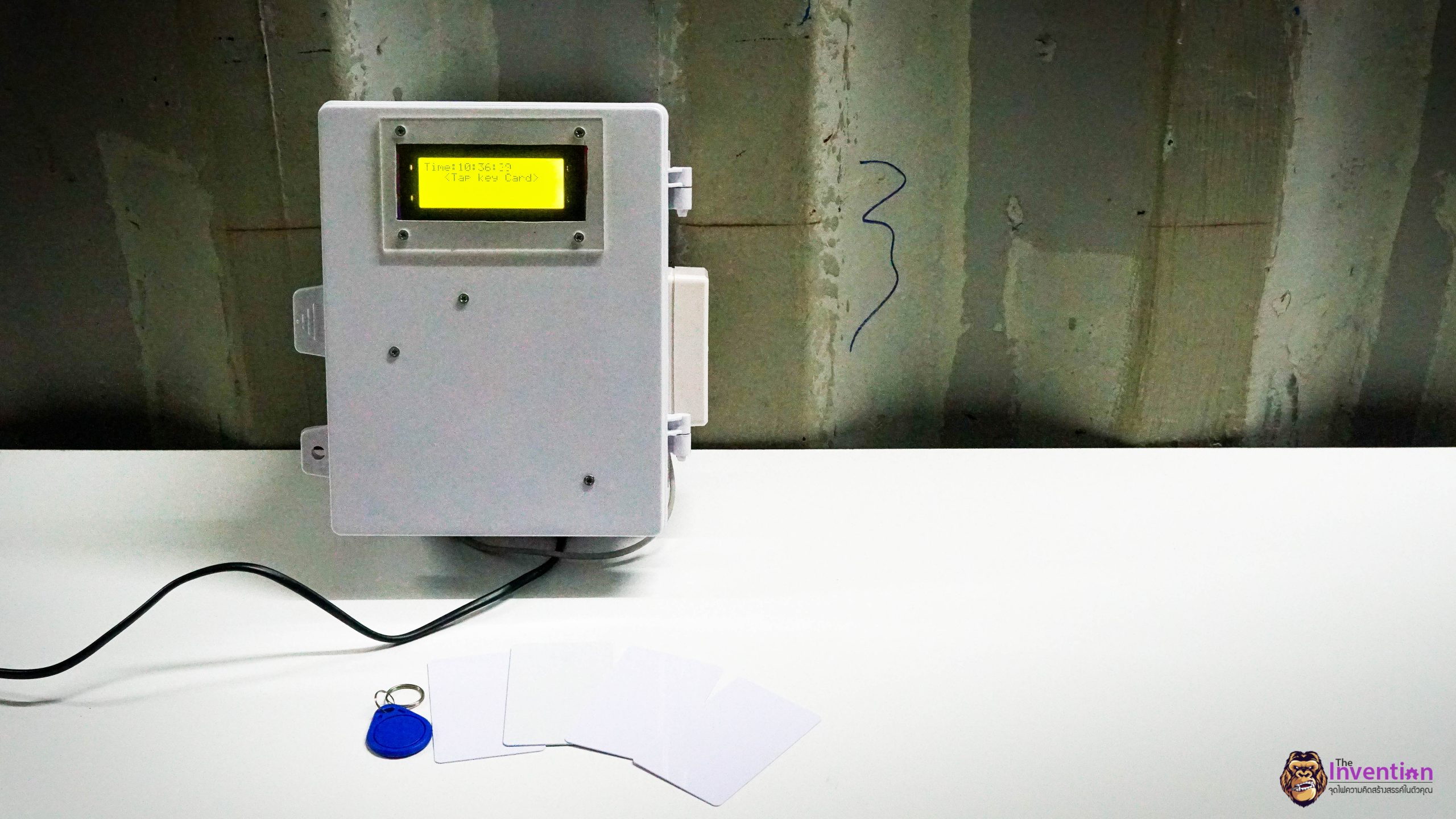

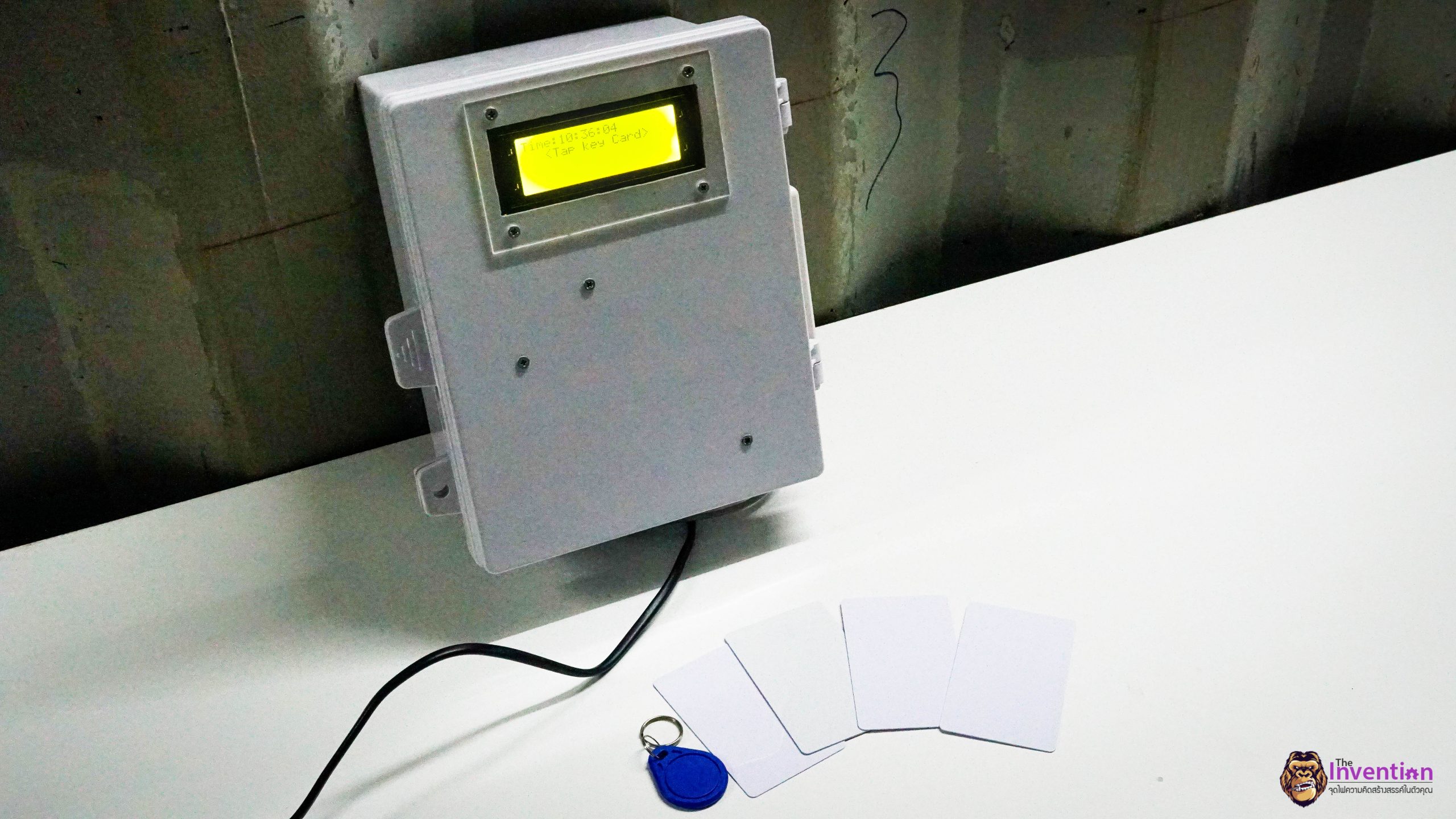

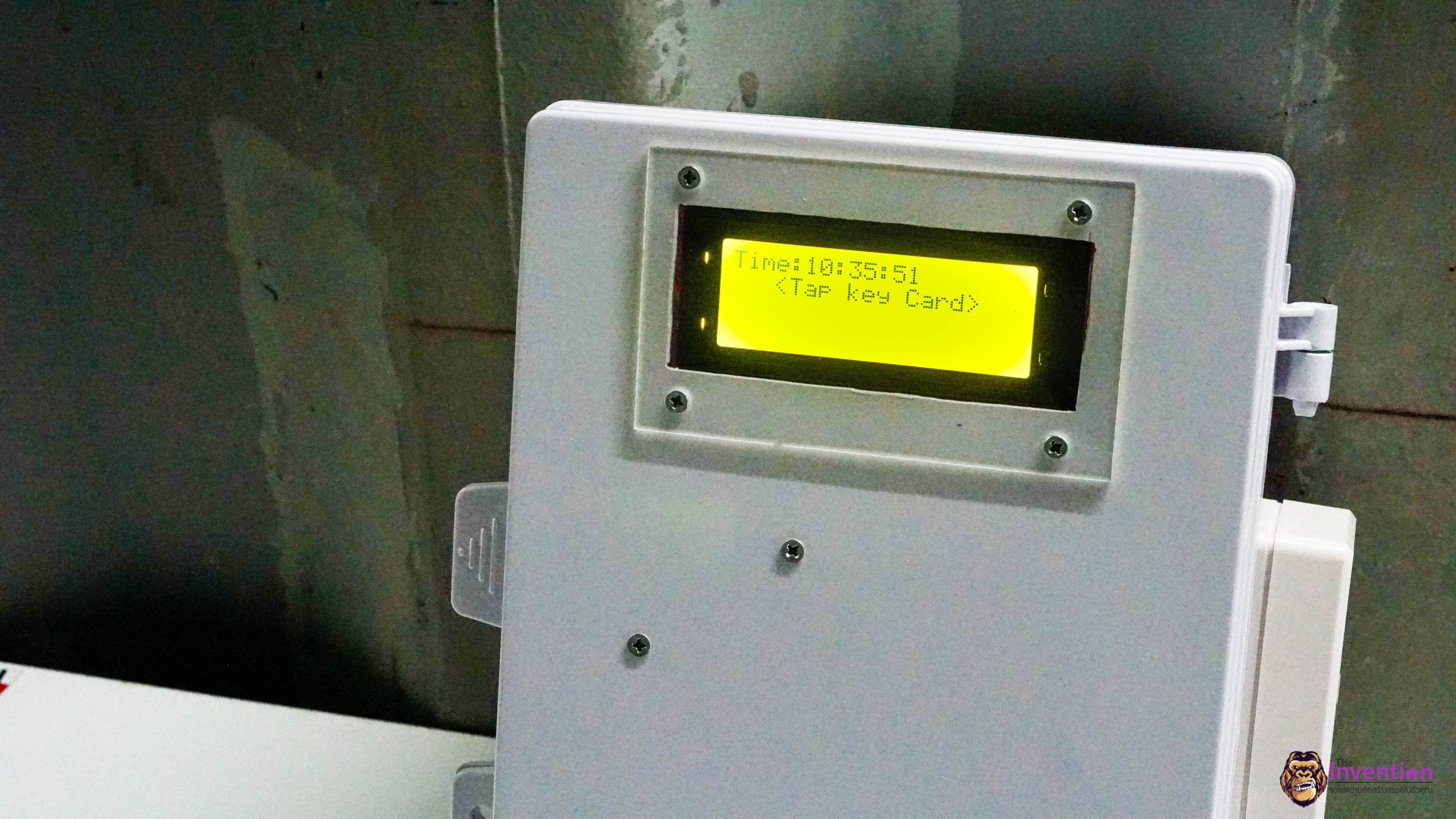

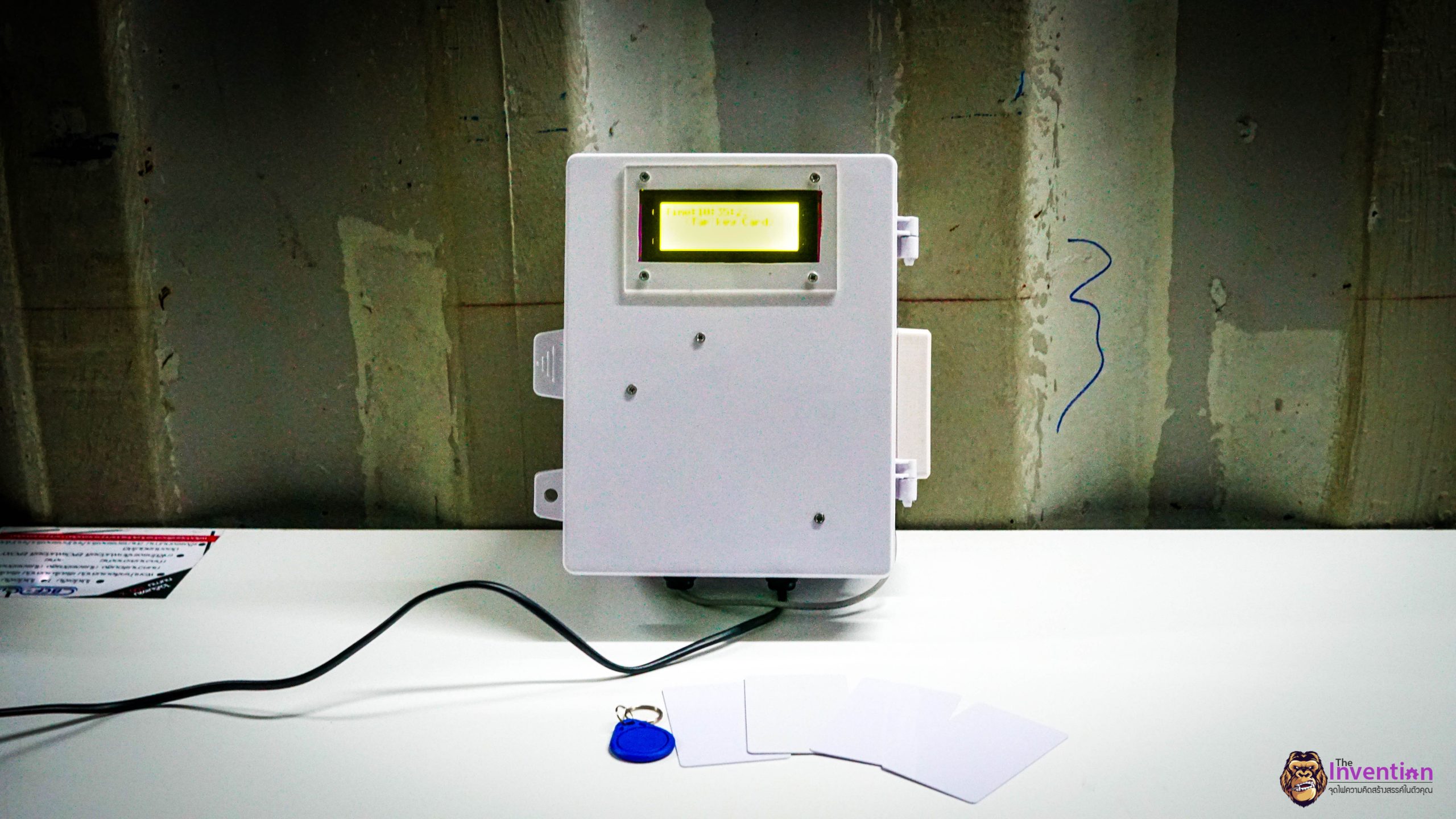

รูปตัวเครื่อง

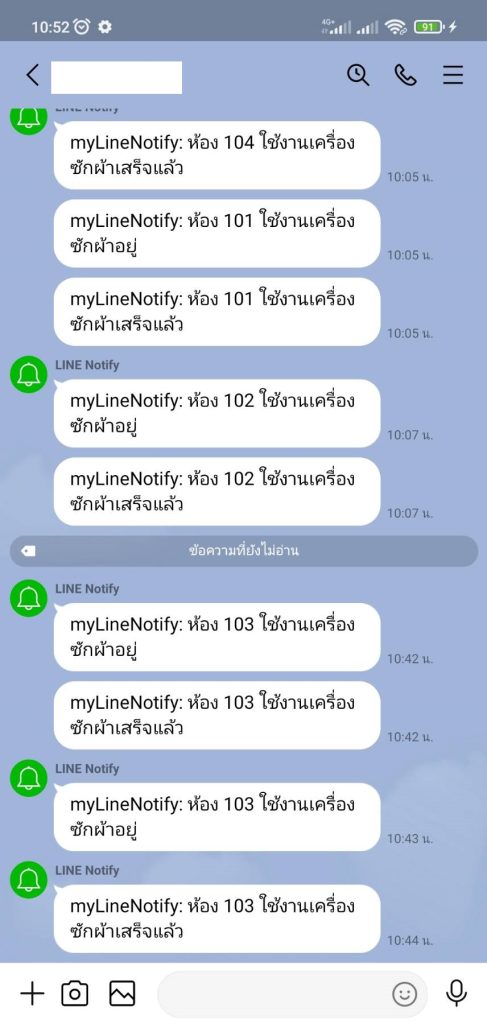

ข้อความแจ้งเตือนจากไลน์

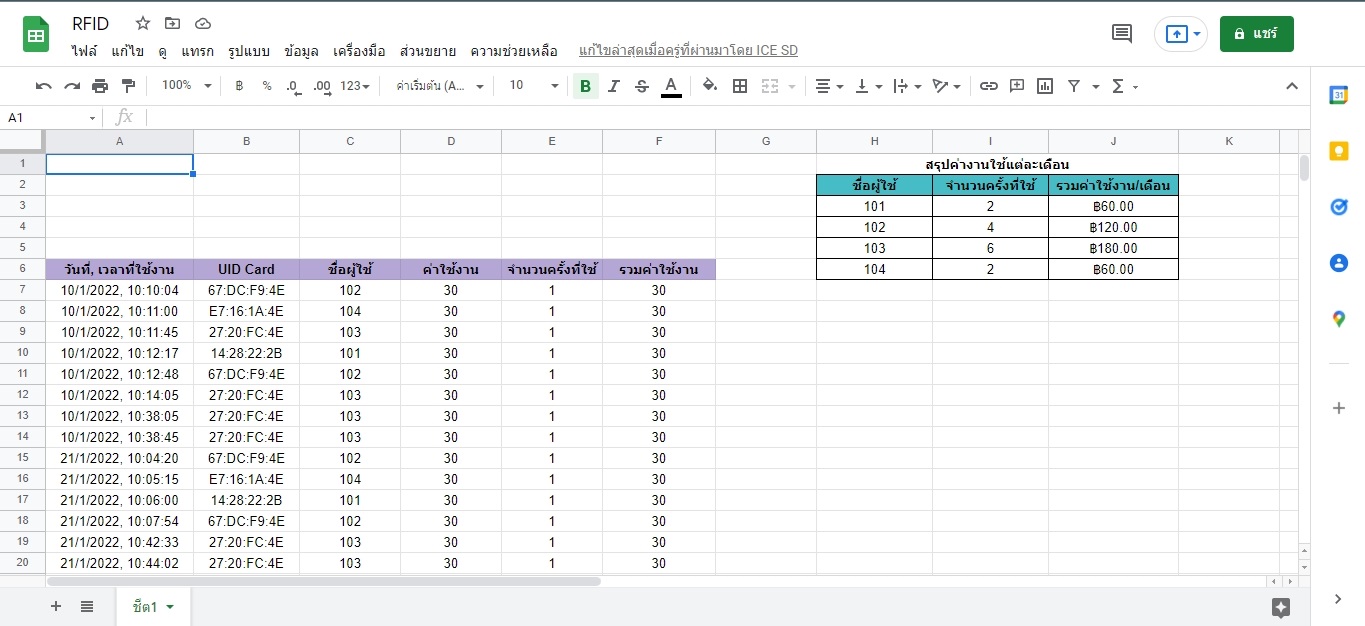

ข้อมูลบน Google Sheet

ผลการทดสอบ

ผลการทดสอบนี้ผมได้เขียนเวลาการใช้งานของตัวเครื่องเป็นแค่ 15 วินาที เพื่อความรวดเร็วในการทดสอบ

ลูกค้าท่านใดสนใจ สามารถสั่งซื้อชุดอุปกรณ์ตัวเครื่องของร้านไปติดตั้งได้เลยครับ หรือสนใจตัว Source code ทางเราก็ขายนะครับ หรือลูกค้าท่านใดมีแนวคิดหรือไอเดียที่จะทำเกี่ยวกับระบบRFID สมารถเข้ามาพูดคุยปรึกษากับทางร้านของได้เลยครับ หรือติดต่อมาทางเพจ The Invention
