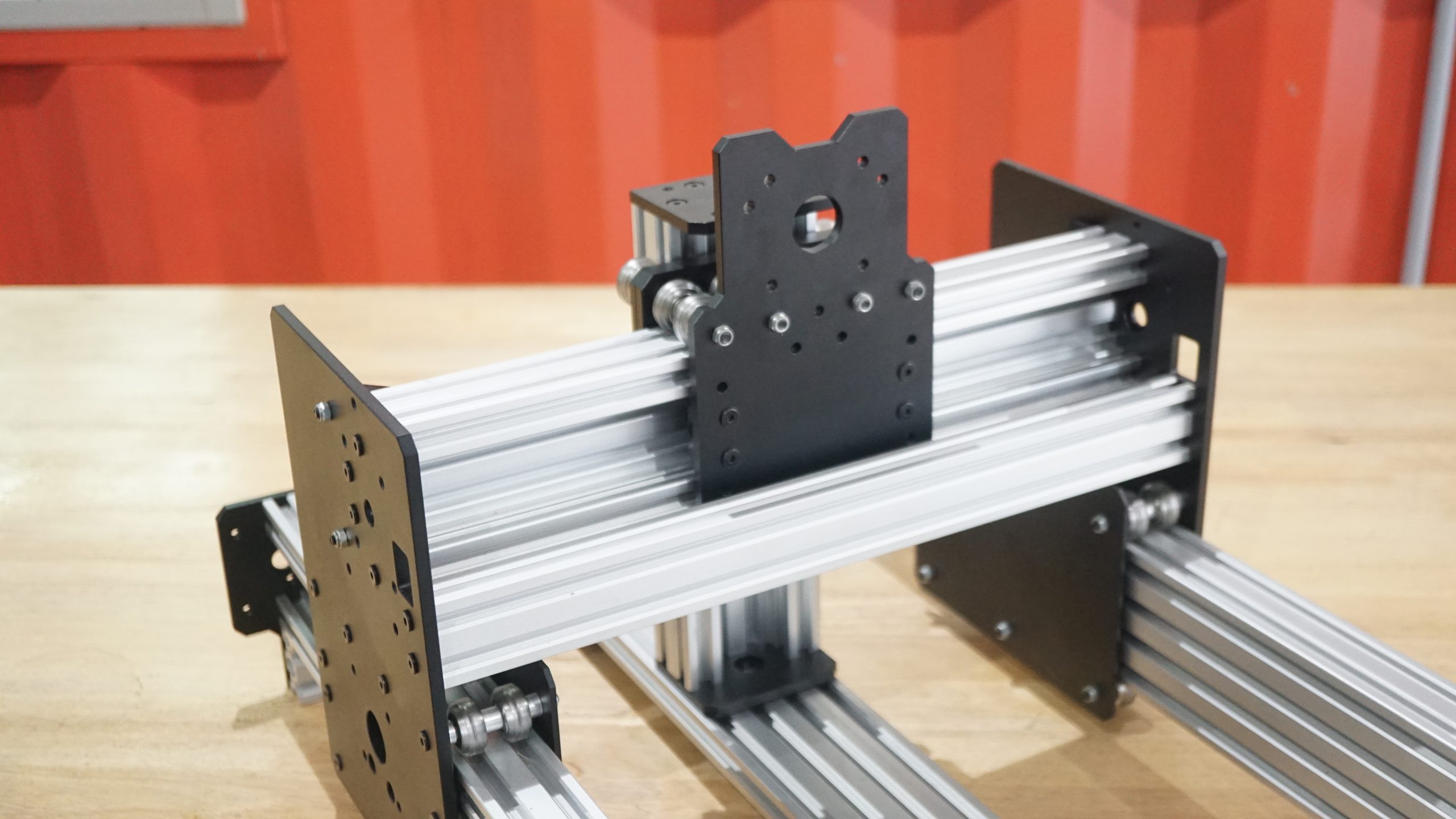

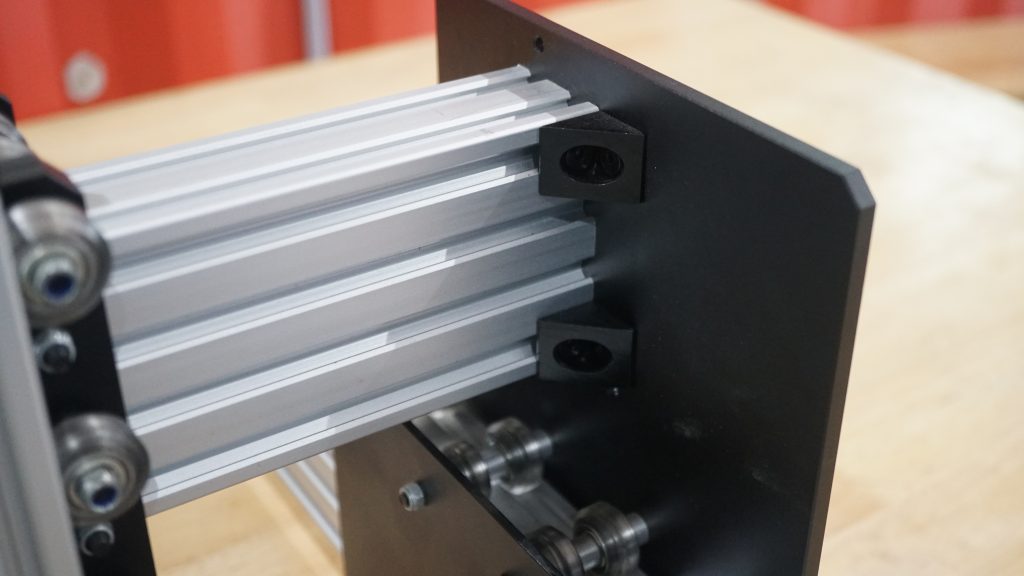

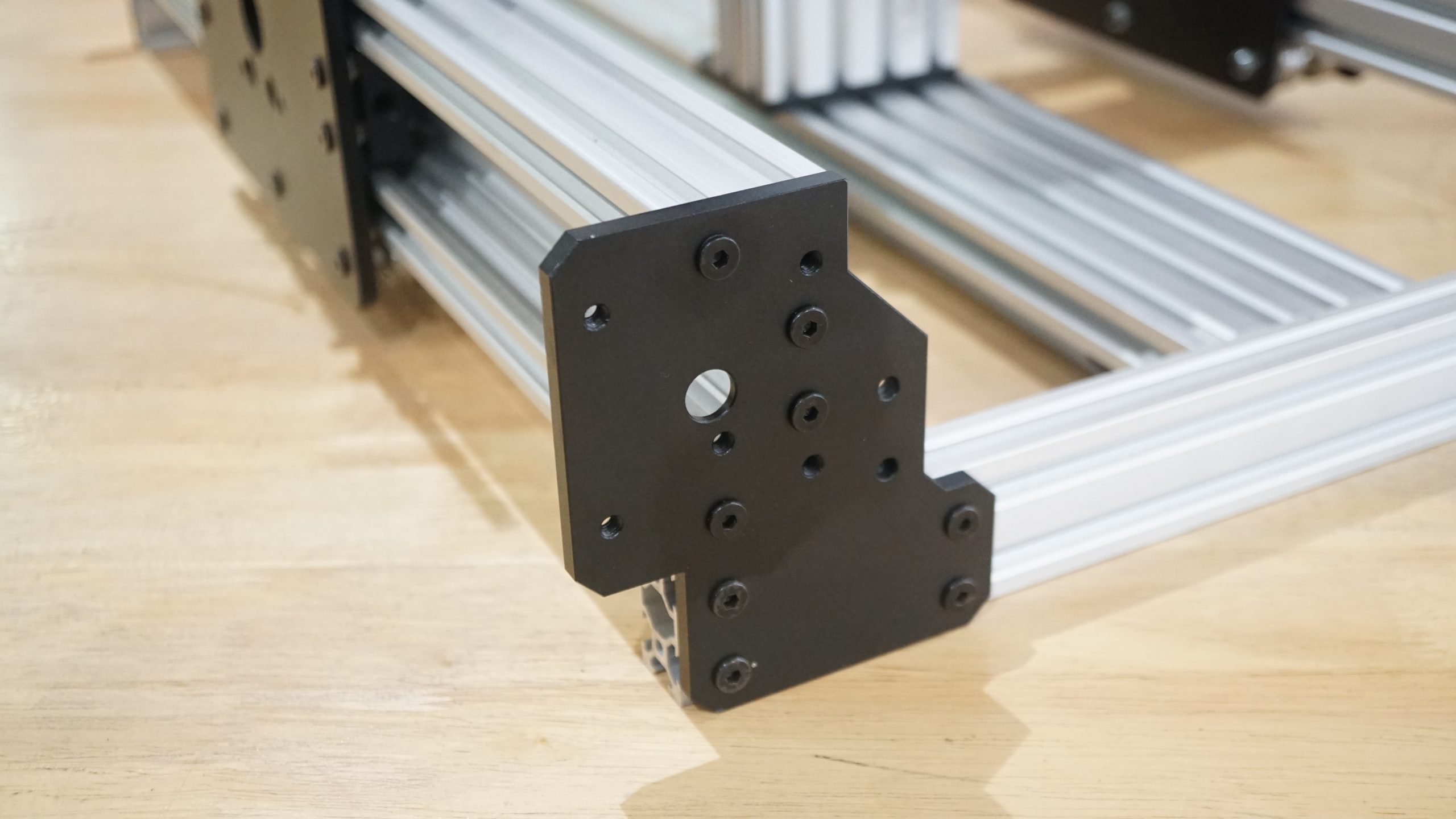

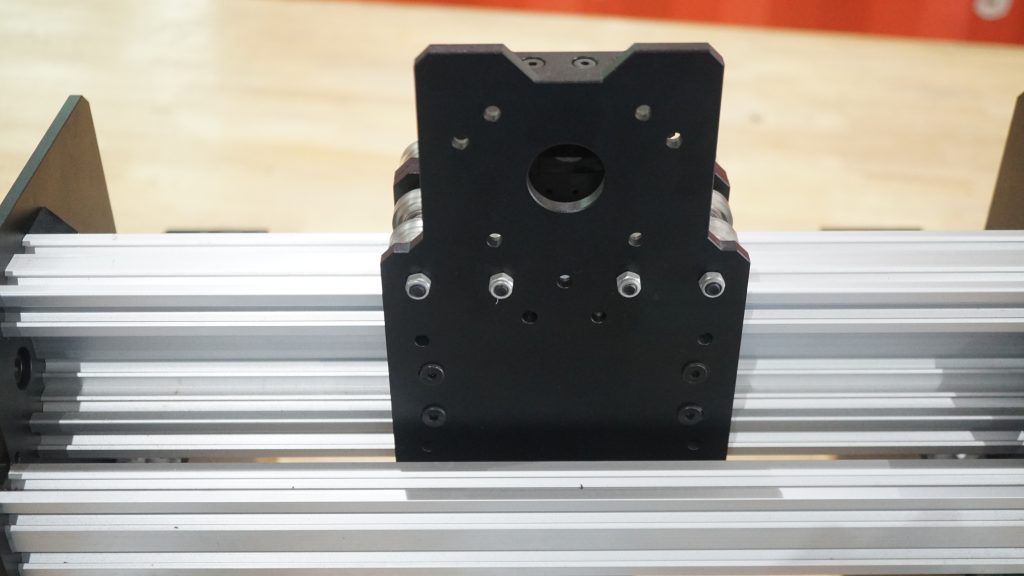

WorkBee CNC Aluminum Plates kit

WorkBee CNC Aluminum Plates kit เป็นเพลทที่ออกมาใช้กับชุดเคลื่อนที่ CNC  โดนเพลททั้งหมดที่มาพร้อมกับชุดอุปกรณ์ ผลิตจาก Aluminium 6061-T5 ที่มีความแข็งแรงทนทานมาก ชุดเพลทนี้สามารถนำไปใช้งาน DIY สำหรับงาน CNC หรือระบบเคลื่อนได้ตามความต้องการได้ของผู้ใช้ได้

ข้อมูลจำเพาะของผลิตภัณฑ์

รุ่น: WP0001-1
วัสดุ: อลูมิเนียม
ความหนา: 6mm
สี: ดำ อโนไดซ์

1 ชุดประกอบด้วย

Item name Material Finish Size Qty
 Y-Plate-Left 6061-T5

Aluminum

Black

Anodized

T6*253.94*180 1
 Y-Plate-Right T6*253.94*180 1
 Y-Plate-Inner T3*180*134.80 2
 Y-End-Plate-Left T6*104.8*120 2
 Y-End-Plate-Right T6*104.8*120 2
 X-Plate-Front T6*125*125 1
 X-Plate-Back T6*125*197.5 1
 Z-End-Mount-Motor T6*80*64.8 1
 Z-End-Mount-Bottom T6*80*60.90 1
 Z-Plate T6*125*125 1
 End-Cap

Belt-Tensioner

T3*40*20 4
6

สั่งซื้อ  →  คลิก

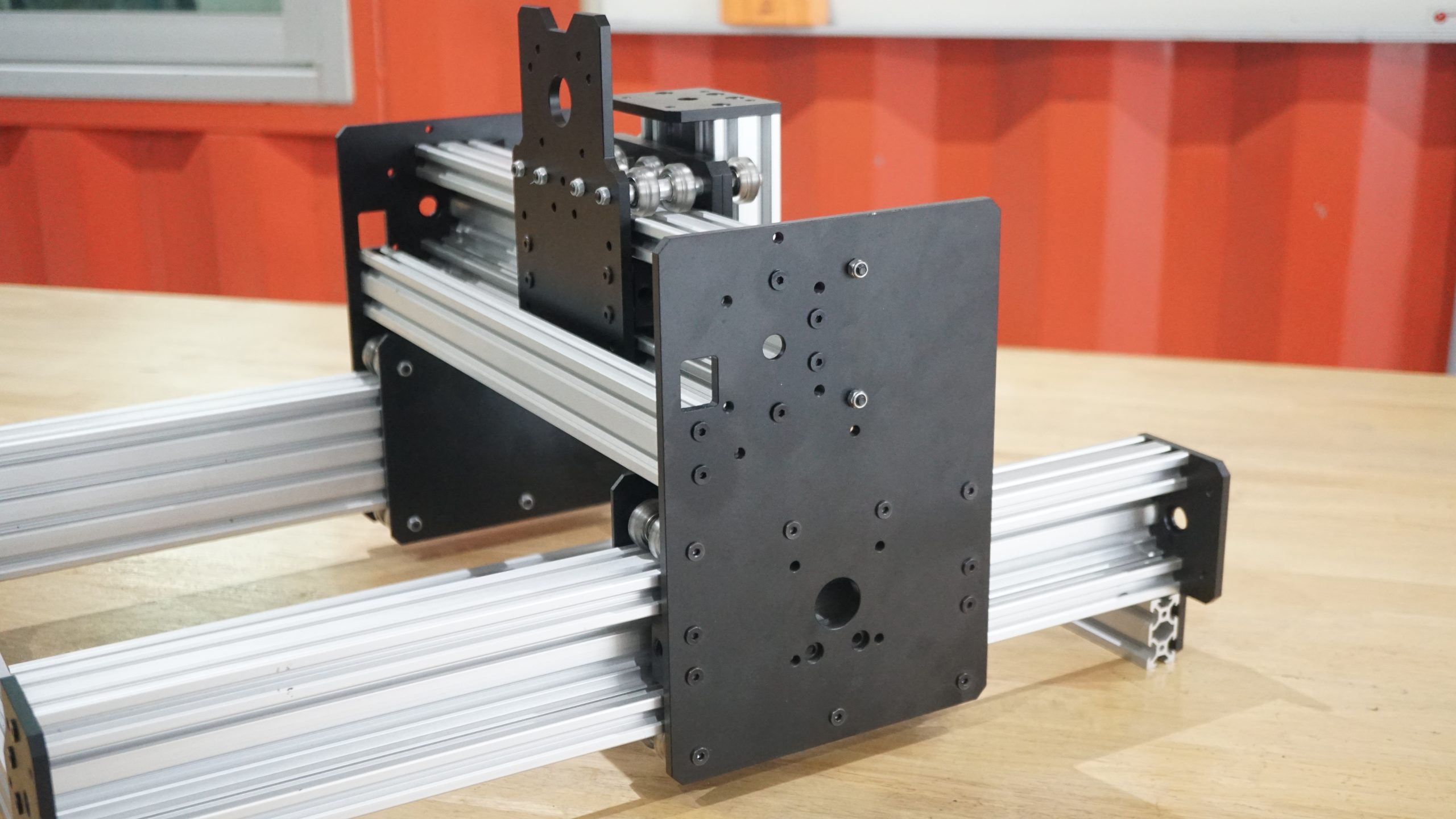

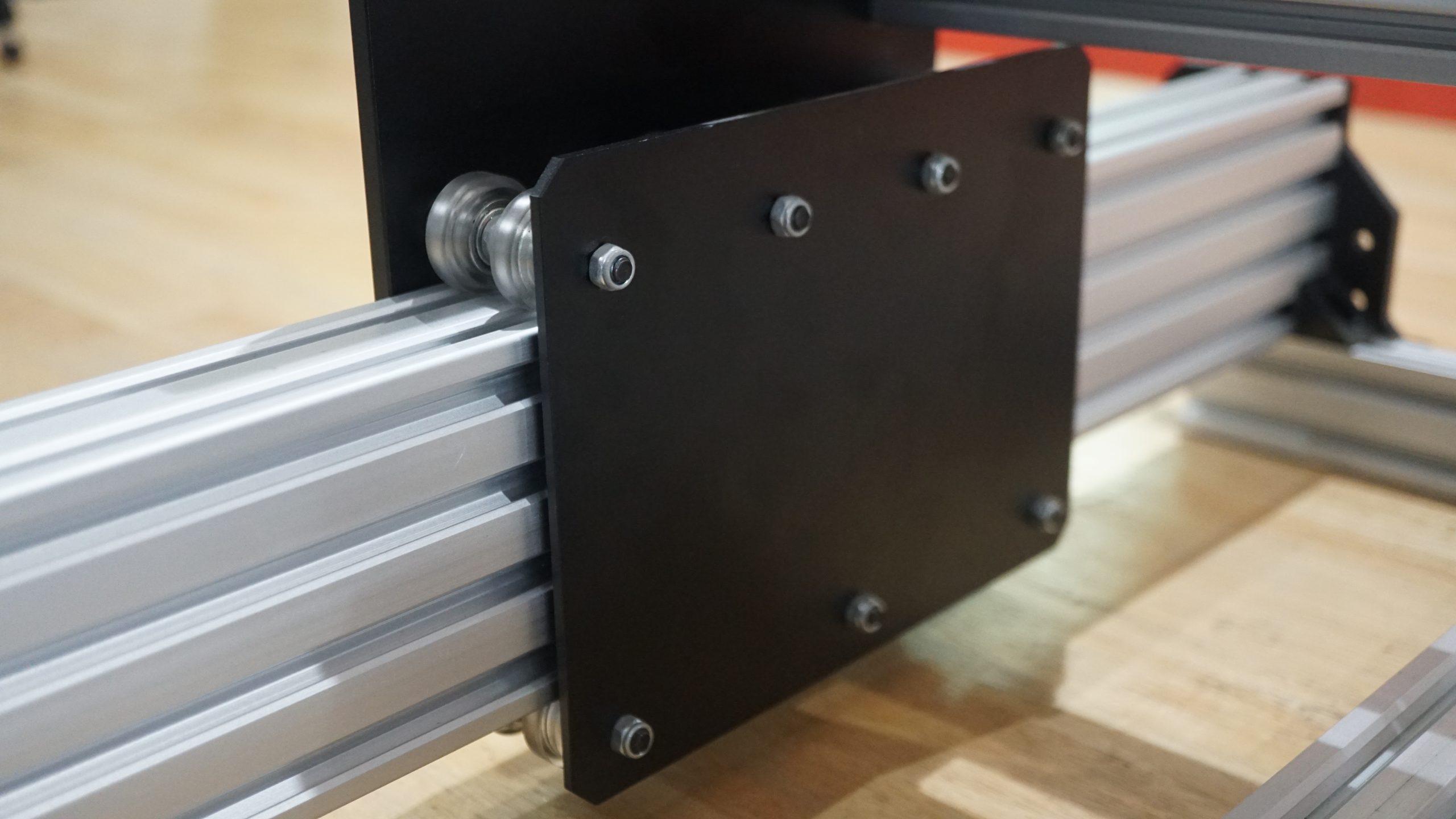

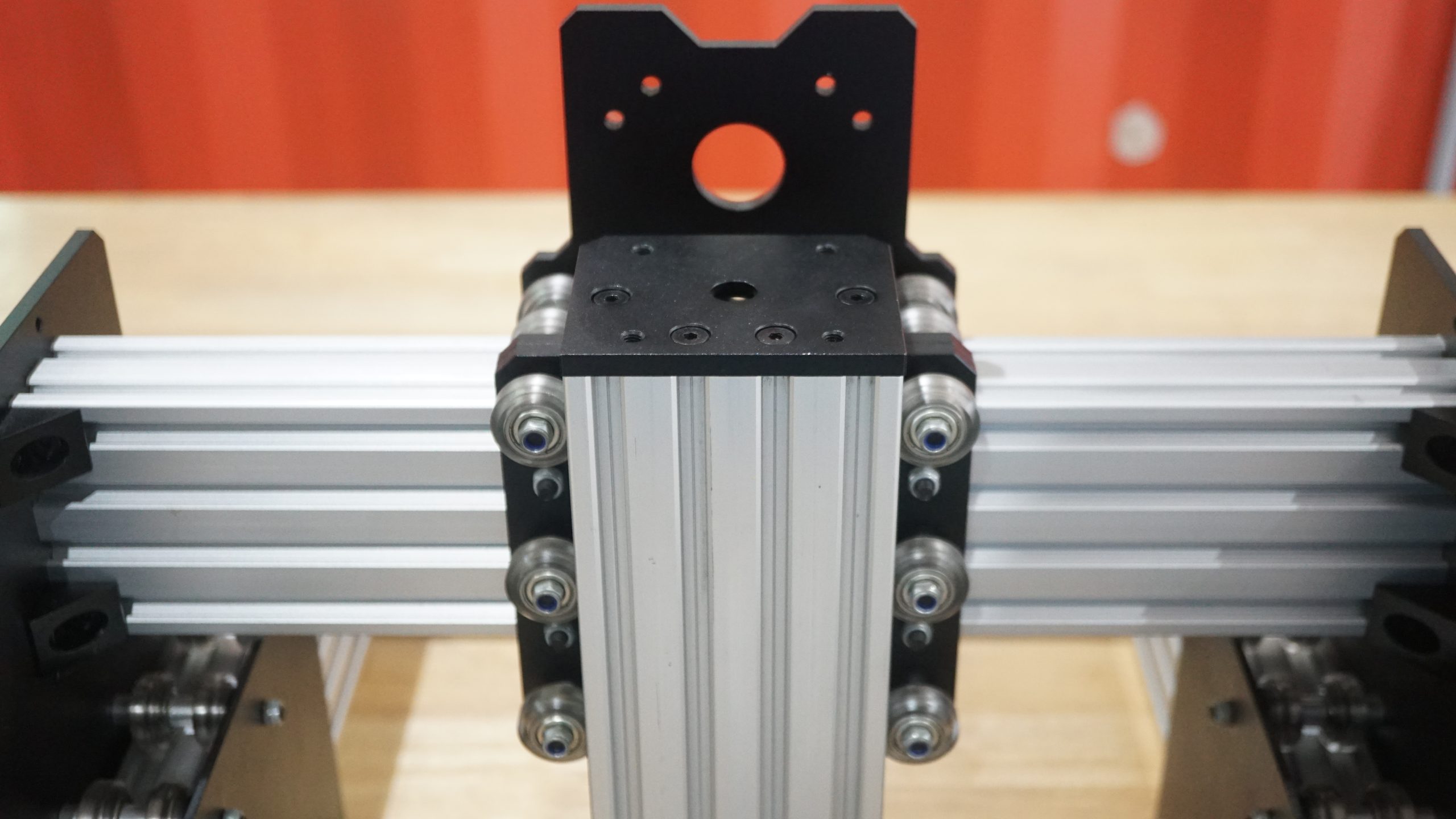

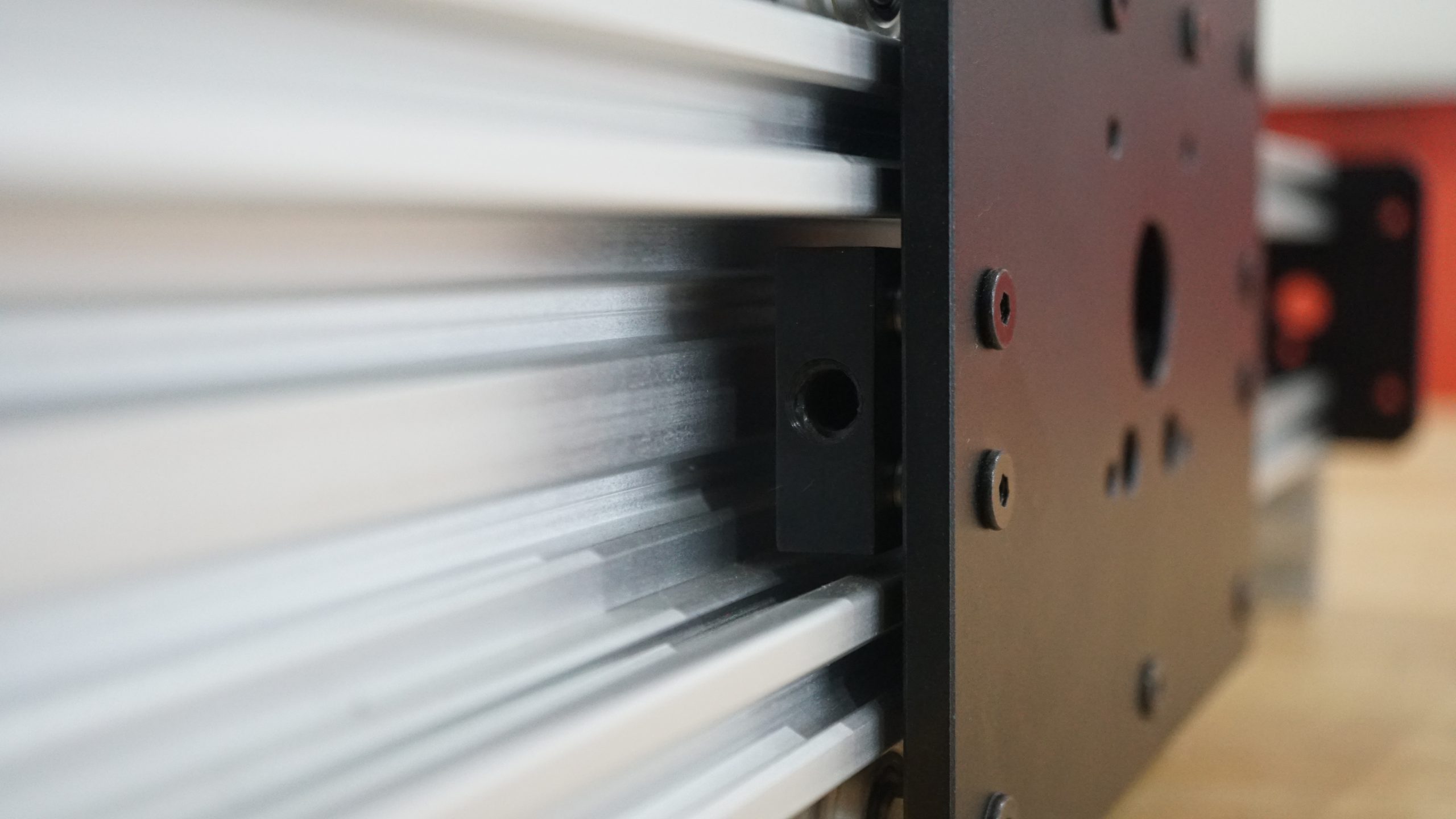

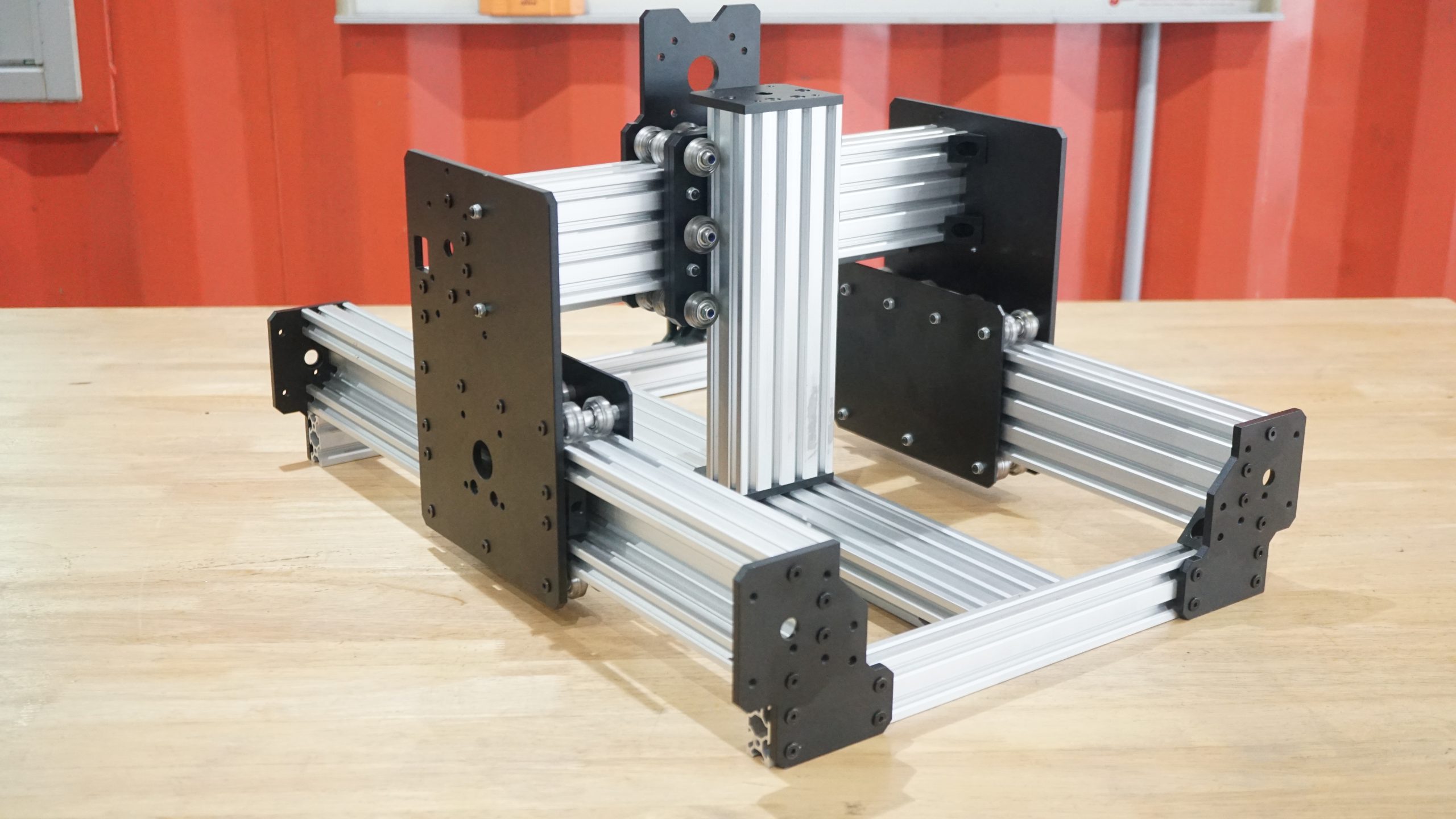

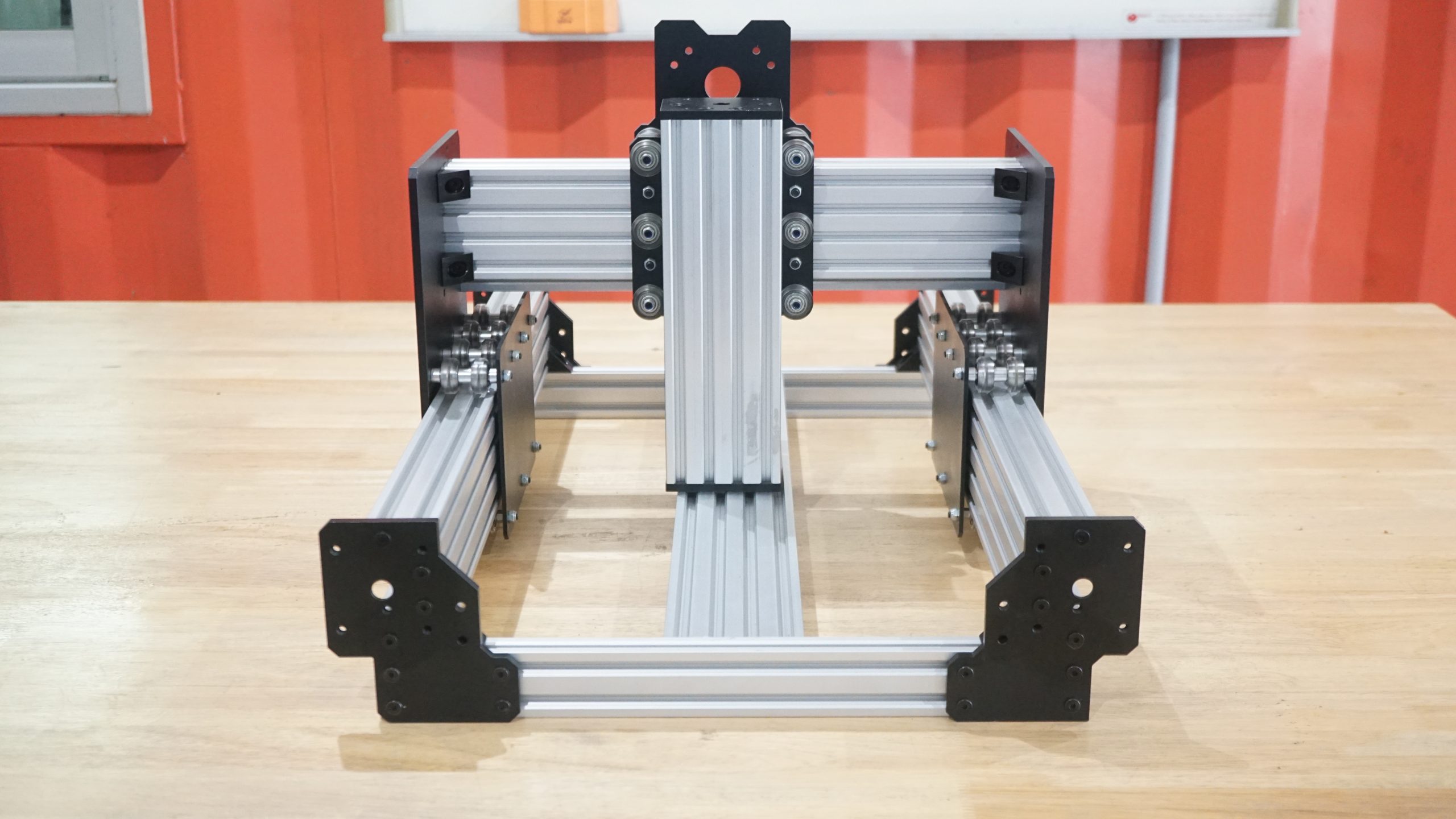

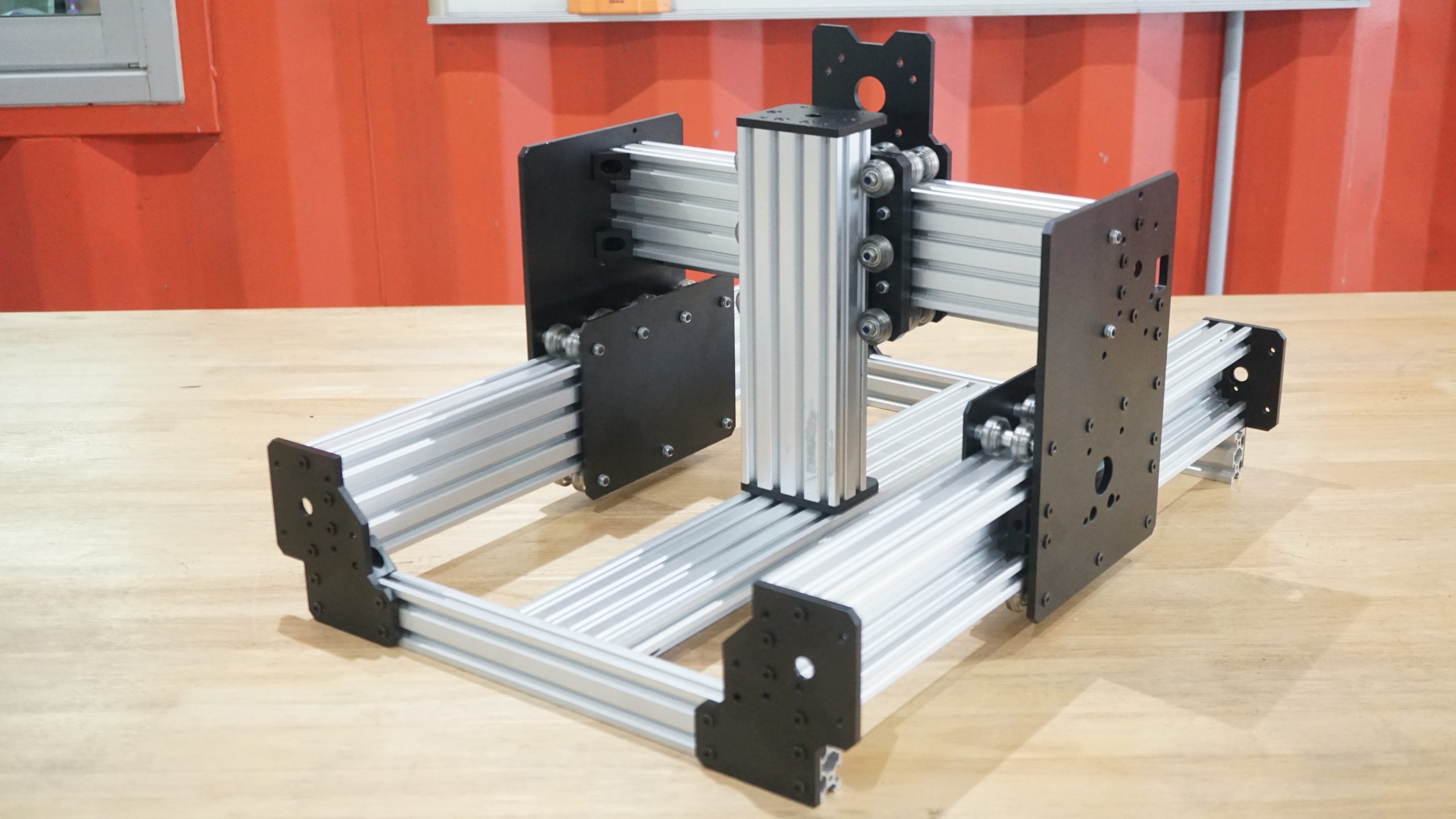

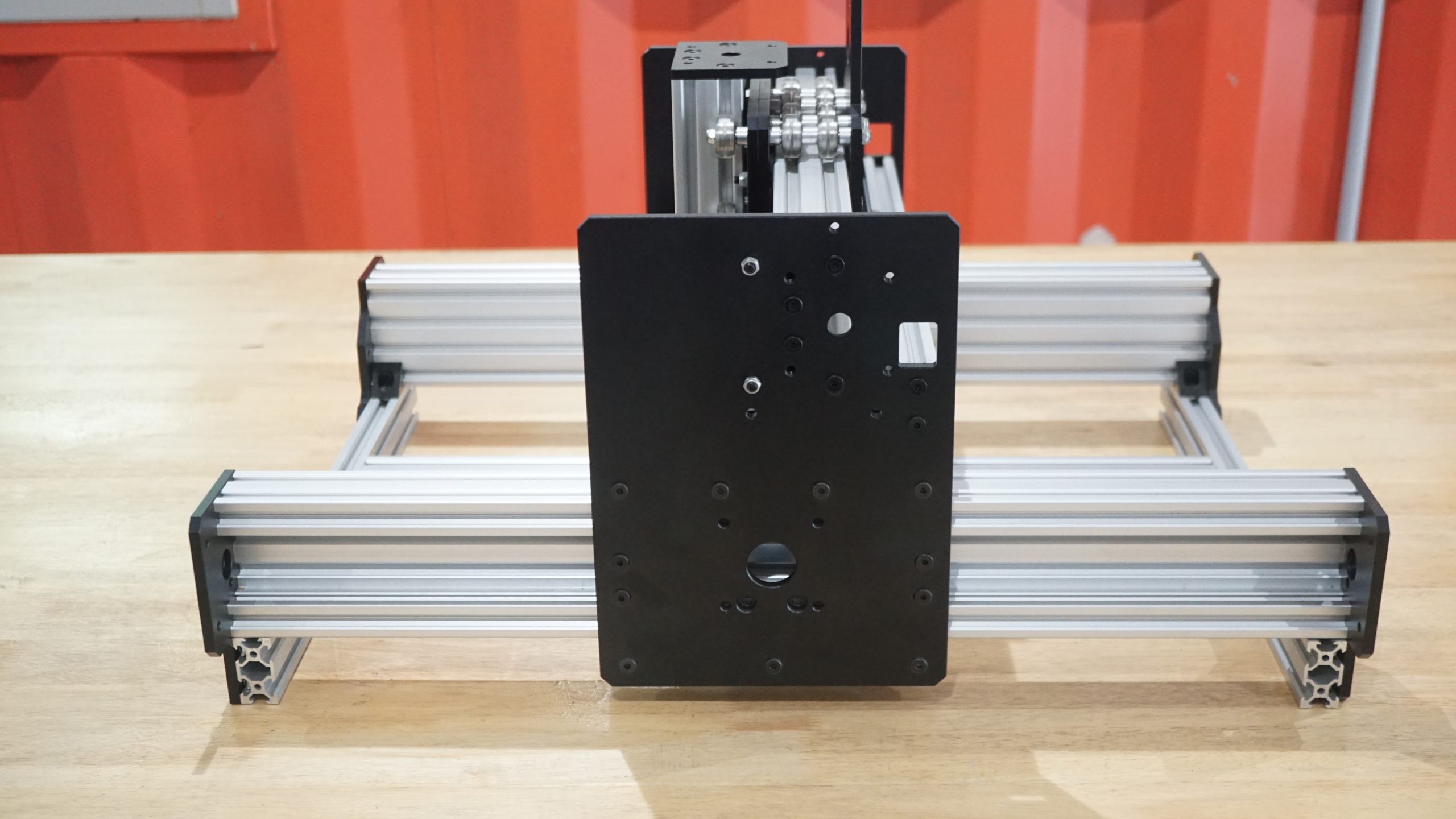

ชุดเคลื่อนที่ 3 แกน WorkBee CNC

เป็นชุดเคลื่อนที่ CNC ที่มีระบบการเคลื่อน 3 แกน ก็คือ แกน X, แกน Y และแกน Z สามารถนำไปใช้งานได้หลากหลายตามความต้องการ เช่น 3D Printer, Laser Cutter งานแกะสลัก หรือระบบเคลื่อนที่หยิบและวาง และอื่นๆ อีกมากมาย

Tech Specs

  • Assembly: DIY
  • Frame: Aluminum
  • Cutting area: Various
  • Control software: Workbee Control
  • Advertised assembly time: 12-14 hours
  • Machine footprint: Various
  • Spindle: Various
  • Rated power: Various
  • Maximum power: Various
  • Step Motor: NEMA23 175 oz
  • Tool holding: Router Collets
  • OS: Windows, Mac OS, Linux (web browser required)
  • Power Supply: 24 V 350 W output, switchable 110-220 V input
  • Drive System: ACME Lead Screws Or GT3 Timing Belts
  • Linear Guides: Polycarbonate wheels on anodised C-Beam V-Slot Extrusion.
  • Accuracy: 0.05 – 0.10mm (Screw Driven) Or 0.10 – 0.20mm (Belt Driven)

Machine Size

รายการอุปกรณ์ชุด Workbee CNC

อลูมิเนียมโปรไฟล์ (Machine Size 1000×1500mm)

  1.    โปรไฟล์ 20×40     ความยาว
915 mm × 2
  1.    โปรไฟล์ 20×40     ความยาว
995 mm × 2
  1.    โปรไฟล์ 20×40     ความยาว
1000 mm × 1
  1.    โปรไฟล์ 20×80     ความยาว
1460 mm × 2
  1.    โปรไฟล์ C-Beam   ความยาว
250 mm × 1
  1.    โปรไฟล์ C-Beam   ความยาว
1000 mm × 1
  1.    โปรไฟล์ C-Beam   ความยาว
1500 mm × 2

Plates

  1.    Y Plate Left
× 1
  1.    Y Plate Right
× 1
  1.    Y Plate Inner
× 2
  1.    Y End Plate Left
× 2
  1.    Y End Plate Right
× 2
  1.    X Plate Front
× 1
  1.    X Plate Back
× 1

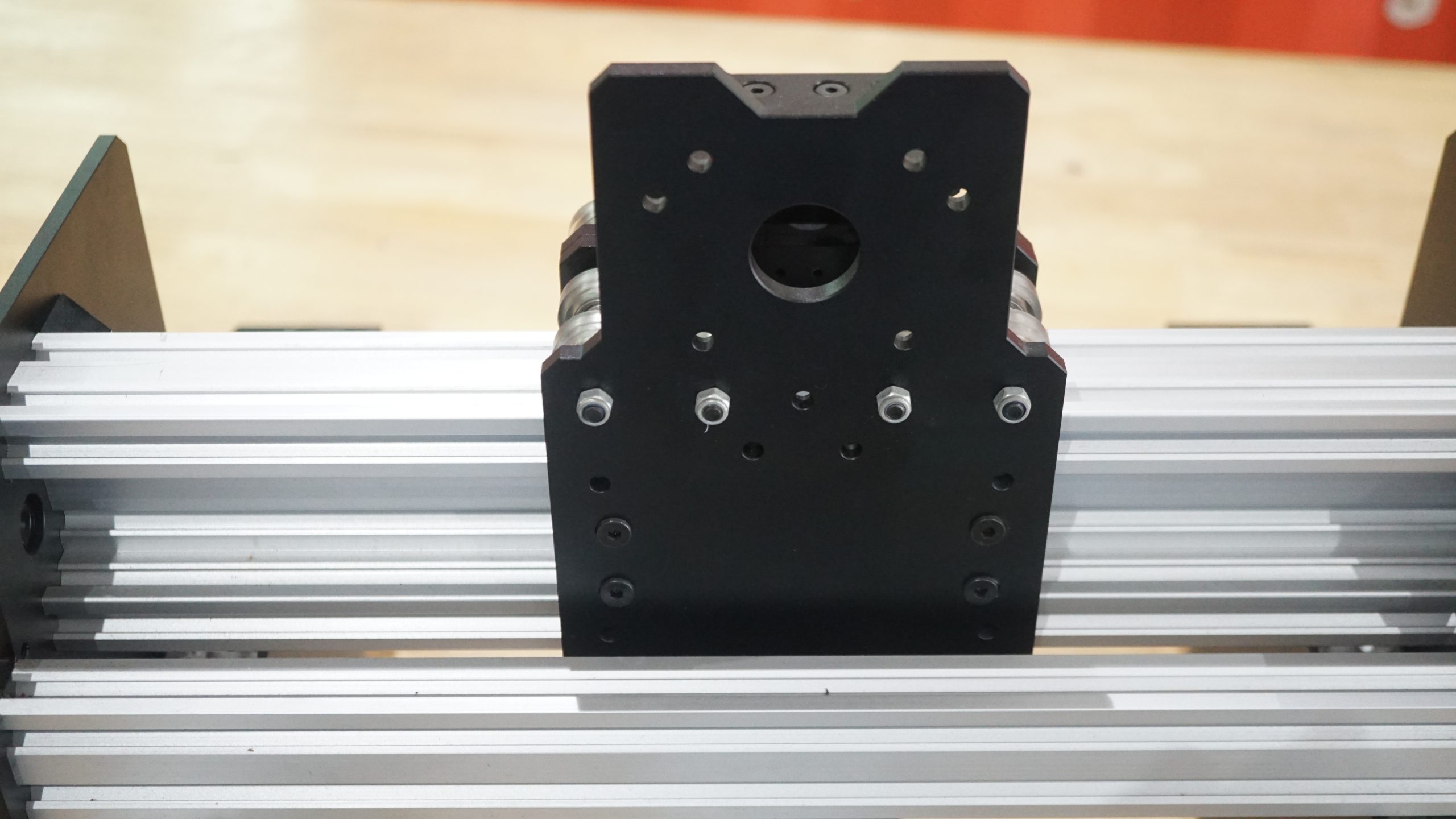

  1.    Z Motor Mount
× 1
  1.    Z Axis Bottom
× 1
     10.   Z Plate × 1
     11.   End Cap × 4

Motion Components

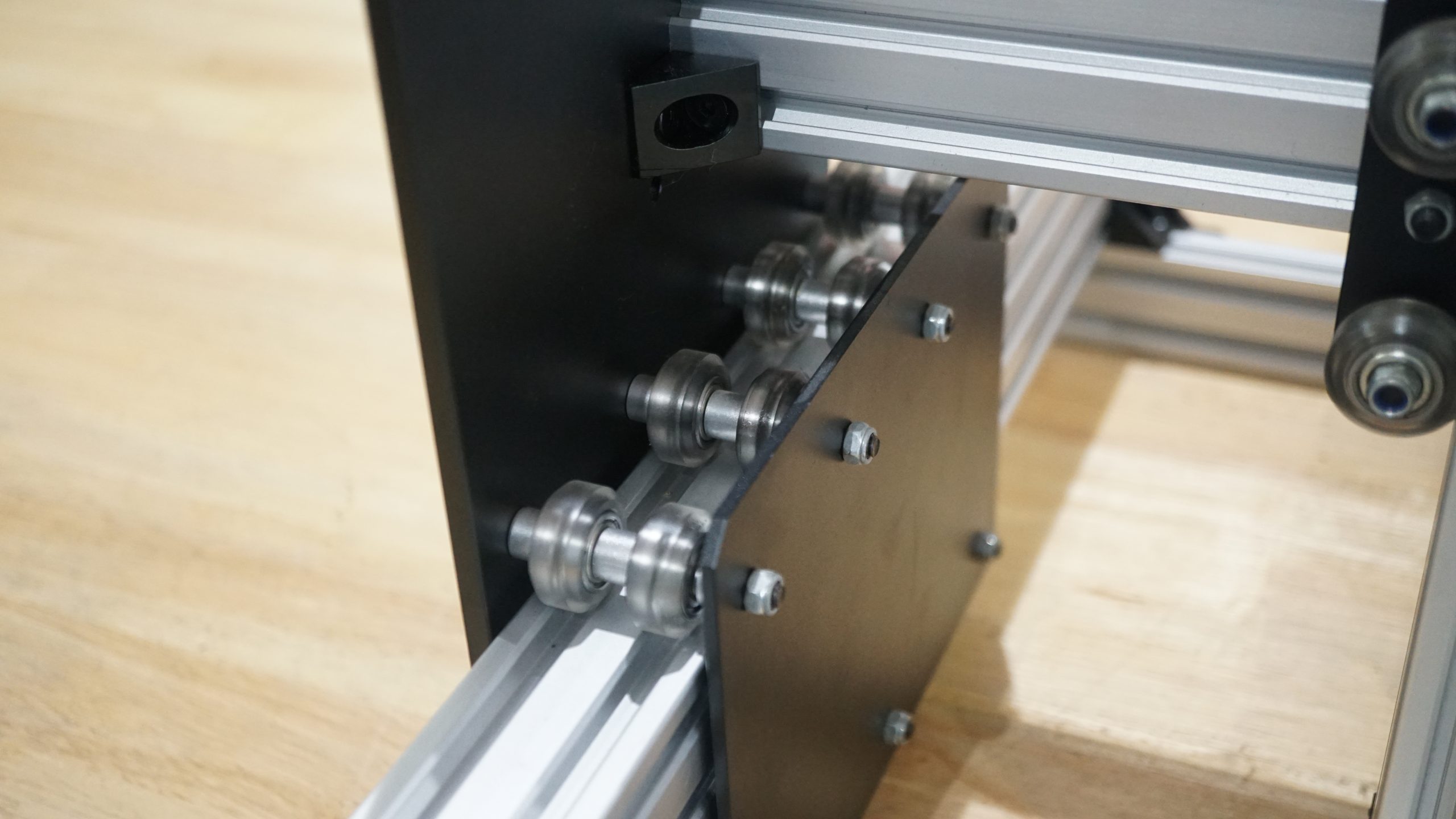

  1.    Xtreme Solid V Wheel Kit ×
× 48
  1.    X Axis ACME Lead Screw – 531mm
× 1
  1.    Y Axis ACME Lead Screw – 781mm
× 2
  1.    Z Axis ACME Lead Screw – 281mm
× 1
  1.    Anti-Backlash Nut Block
× 1
  1.    ACME Nut Block
× 6
  1.    688zz bearin
× 8
  1.    6.35x8mm Flexible Coupling
× 4

Brackets

  1.    Angle Corner Bracket
× 8
  1.    Triple L Bracke
× 8

Spacers

  1.    Eccentric Spacer – 6mm x 10mm Hex
× 21
  1.    Aluminum Spacer – 3mm
× 14
  1.    Aluminum Spacer – 6mm
× 27
  1.    Aluminum Spacer – 9mm
× 21
  1.    Aluminum Spacer – 40mm
× 16
  1.    Precision Shim – 10 x 5.2 x 1mm
× 14
  1.    Precision Shim – 10 x 8 x 1mm
× 2

Hardware

  1.    Lock Collar – 8mm
× 8
  1.    T-Nut – M5
× 80
  1.    Nylon Lock Nut – M5
× 53
  1.    Low Profile Screw – 8mm
× 68
  1.    Low Profile Screw – 10mm
× 24
  1.    Low Profile Screw – 15mm
× 40
  1.    Low Profile Screw – 20mm
× 8
  1.    Low Profile Screw – 25mm
× 14
  1.    Low Profile Screw – 30mm
× 6
     10. Low Profile Screw – 50mm × 16
     11.  Low Profile Screw – 60mm × 21

ELECTRONICS

  1.    NEMA23 Stepper Motor – 1.26N.m
× 4

เครื่องมือที่ใช้ในการประกอบ

  •    ประแจหกเหลี่ยม 2.5 มม.
  •    ประแจหกเหลี่ยม 3.0 มม.
  •    ประแจหกเหลี่ยม 4.0 มม.
  •    ประแจ 5.5 มม.
  •    ประแจ 7.0 มม.
  •    ประแจ 8.0 มม.
  •    ไขควงปากแฉก
  •    ไขควงปากแบน

วิธีการประกอบชุดเคลื่อนที่ 3 แกน WorkBee CNC
